Algorithme de Dijkstra

L'algorithme de Dijkstra permet, à partir d'un graphe orienté valué positivement, de trouver un chemin de longueur minimum entre deux sommets $d$ (départ) et $a$ (arrivée). Il cherche à créer un arborescence à partir d'un graphe initial $G$. Précisons cela.

Par exemple :

La définition d'une arborescence garantit le fait que tout ses chemins sont de poids minimum pour $G$. Remarquez de plus que pour tout graphe orienté $G$, il existe au moins une arborescence pour chacun de ses sommets puisque $T_{x} = (\{x\}, \varnothing)$ en est une quelque soient $x$ et $G$.

Enfin, la proposition suivant montre que l'on peut faire grossir les arborescences :

Le principe de l'algorithme de Dijkstra qui cherche un plus court chemin entre deux sommets $x$ et $y$ d'un graphe orienté valué par une fonction positive $f$ est alors :

1. partir de l’arborescence $T_{x} = (\{x\}, \varnothing)$
2. tant que $W = \{ uv \mid uv \in E, u \in V', v \in V \backslash V' \}$ est non vide faire grossir l’arborescence
3. si le dernier sommet ajouté est $y$, l'algorithme s'arrête et rend le chemin entre $x$ et $y$ dans l'arborescence

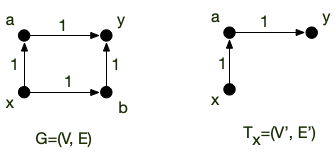

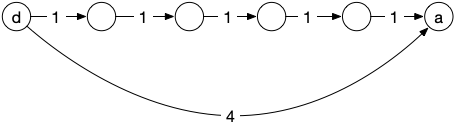

Ne confondez pas Prim et Dijkstra :

L'implémentation naïve de cet algorithme serait cependant d'une complexité importante car on recalculerait trop souvent les mêmes choses.

Implémentation

L'idée de l'algorithme de Dijkstra est d'implémenter le principe précédent de façon optimale.

Pseudo-code

On cherche à trouver un plus court chemin entre deux sommets, nommées départ et arrivé, d'un graphe orienté $G$ valué par une fonction positive $f$.

Entrées :
    Un graphe G=(V,E)
    une fonction de coût f positive

Initialisation :
    prédécesseur[départ] = départ  # pour retrouver les chemins

    coût[départ] = 0  # distances
    coût[u] = +∞ pour tous les autres sommets u

    V_dijkstra = {départ}  # les sommets de l'arborescence

    pivot = départ  # pivot est le dernier élément ajouté à l'arborescence

Algorithme :
    tant que pivot ≠ arrivé :
        # mise à jour des coûts
        pour tous les voisins x de pivot dans G qui ne sont pas dans V_dijkstra :
            si coût[x] > coût[pivot] + f(pivot, x):
                coût[x] = coût[pivot] + f(pivot, x)
                prédécesseur[x] = pivot

        # ajout d'un élément à la structure
        soit u un élément de V \ V_dijkstra tel que coût[u] soit minimum

        pivot = u
        ajoute pivot à V_dijkstra


    # restitution du chemin (pivot = arrivé au départ)
    chemin = []
    x = pivot
    tant que x ≠ départ:
        ajoute x au début de chemin
        x = prédécesseur[x]

Retour :
    chemin

A chaque étape on ajoute un nouveau sommet de la frontière (un sommet dont le coût est non infini, c'est à dire un sommet $y \notin V'$ tel qu'il existe $x \in V'$ et $xy \in E$) à la structure que l'on appelle pivot

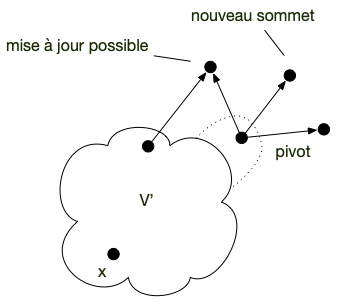

L'astuce est de voir que si l'on stocke les coûts, on a uniquement besoin de les mettre à jour lorsque l'on ajoute un nouveau sommet dans la structure :

Python

Une implémentation en python en utilisant le codage par dictionnaire des graphes et une valuation également codée par un dictionnaire dont les clés sont les arcs et les valeurs la valuation est donnée ci-après :

def dijkstra(G, f, départ, arrivé):
    prédécesseur = {départ: départ}
    coût = {départ: 0}
    V_dijkstra = {départ}

    pivot = départ
    while pivot != arrivé:
        for x in G[pivot]:
            if x in V_dijkstra:
                continue

            if (x not in coût) or (
                coût[x] > coût[pivot] + f[(pivot, x)]
            ):
                coût[x] = coût[pivot] + f[(pivot, x)]
                prédécesseur[x] = pivot

        new = None
        for x in G:
            if (x in V_dijkstra) or (x not in coût):
                continue

            if (new is None) or (coût[new] > coût[x]):
                new = x

        pivot = new
        V_dijkstra.add(pivot)

    chemin = [arrivé]
    x = arrivé
    while x != départ:
        x = prédécesseur[x]
        chemin.append(x)
    chemin.reverse()

    return chemin

L'algorithme précédent peut être décomposé en plusieurs parties :

1. initialisation (lignes 2 à 4) : prédécesseur et coût_entrée sont des dictionnaires et V_dijkstra un ensemble
2. boucle principale, qui correspond au while (lignes 6 à 27). Cette boucle est composée de deux parties :
   1. mise à jour (lignes 8 à 16) : on considère tous les voisins de pivot qui ne sont pas encore dans V_dijkstra (test des lignes 9 et 10) et on les met à jour si nécessaire (lignes 12 à 16) : soit on les découvre pour la première fois (x not in coût_entrée) soit on à mieux (coût_entrée[x] > coût_entrée[pivot] + f[(pivot, x)])
   2. recherche d'un nouveau pivot (lignes 18 à 27) : on choisit un sommet non encore examiné de coût d'entrée le plus faible
   3. la boucle principale s'arrête une fois que l'on choisi l'arrivé comme pivot
3. construction du chemin (lignes 29 à 34) : on remonte de prédécesseur en prédécesseur en partant de arrivé jusqu'à remonter en départ.

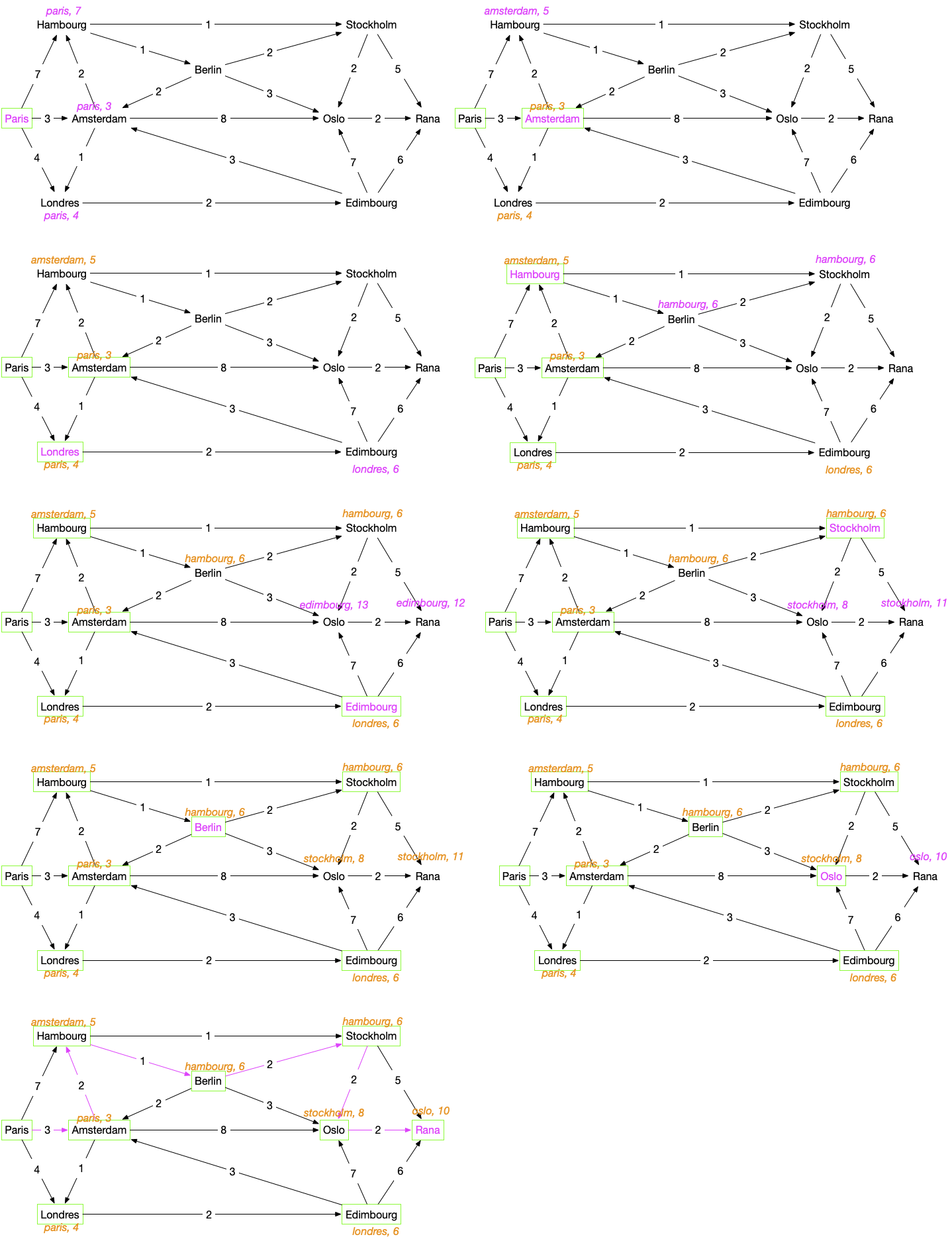

Déroulement de l'algorithme

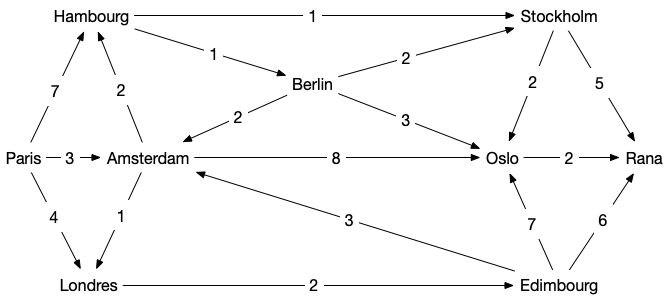

Avant de voir comment il fonctionne, testez le. Le graphe ci-après représente les différents vols et leurs durées entre différentes villes d'Europe :

Le codage en python est alors le suivant pour le graphe :

G = {
    "Paris": {"Hambourg", "Amsterdam", "Londres"},
    "Hambourg": {"Stockholm", "Berlin"},
    "Amsterdam": {"Hambourg", "Oslo", "Londres"},
    "Londres": {"Édimbourg"},
    "Stockholm": {"Oslo", "Rana"},
    "Berlin": {"Stockholm", "Amsterdam", "Oslo"},
    "Oslo": {"Rana"},
    "Édimbourg": {"Amsterdam", "Oslo", "Rana"},
    "Rana": set(),
}

Et la fonction de valuation positive :

f = {
    ("Paris", "Londres"): 4,
    ("Paris", "Amsterdam"): 3,
    ("Paris", "Hambourg"): 7,
    ("Hambourg", "Stockholm"): 1,
    ("Hambourg", "Berlin"): 1,
    ("Amsterdam", "Londres"): 1,
    ("Amsterdam", "Hambourg"): 2,
    ("Amsterdam", "Oslo"): 8,
    ("Londres", "Édimbourg"): 2,
    ("Stockholm", "Rana"): 5,
    ("Stockholm", "Oslo"): 2,
    ("Berlin", "Stockholm"): 2,
    ("Berlin", "Amsterdam"): 2,
    ("Berlin", "Oslo"): 3,
    ("Oslo", "Rana"): 2,
    ("Édimbourg", "Rana"): 6,
    ("Édimbourg", "Amsterdam"): 3,
    ("Édimbourg", "Oslo"): 7,
}

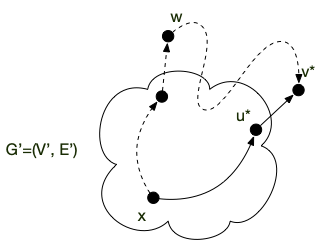

Preuve

Complexité

On le voit dans la preuve de la proposition, le facteur limitant est la partie en $\mathcal{O}(\vert V \vert^2)$ qui n'est pas linéaire en la taille du graphe (en mémoire un graphe occupe de l'ordre de $\mathcal{O}(\vert E \vert + \vert V \vert)$ cases). Celle ci concerne le choix du nouveau pivot en cherchant un minimum de coût_entree. En optimisant cette opération, on peut drastiquement diminuer la complexité de l'algorithme.

Une optimisation classique est d'utiliser un tas pour trouver le min. On a alors que :

• une complexité de $\mathcal{O}(1)$ pour prendre un minimum
• une complexité de $\mathcal{O}(\log_2(M))$ où $M$ est le nombre d'éléments du tas pour mettre à jour la structure après chaque modification. Comme il va y a voir au maximum $V$ éléments dans ce tas, on peut borner cette complexité par $\mathcal{O}(\log_2(\vert V \vert))$

Enfin :

• il y a de l'ordre de $\mathcal{O}(\vert V \vert)$ prise de minimum : à chaque choix de pivot
• il y a de l'ordre de $\mathcal{O}(\vert E \vert)$ modifications : à chaque modification de coût_entree

On a donc une complexité de choix de pivot qui passe alors de $\mathcal{O}(\vert V \vert^2)$ à $\mathcal{O}(\vert E \vert \log_2(\vert V \vert))$.

• S'il y a peu d'arcs, disons $\vert E \vert = \mathcal{O}(\vert V \vert)$, c'est beaucoup mieux puisque l'on a alors une complexité de : $\mathcal{O}((\vert V \vert)\log_2(\vert V \vert))$
• S'il y a beaucoup d'arcs, disons $\vert E \vert = \mathcal{O}(\vert V \vert^2)$, c'est un peu moins bon puisque l'on a alors une complexité de : $\mathcal{O}((\vert V \vert)^2\log_2(\vert V \vert))$

La complexité de Dijkstra avec un tas est alors : $\mathcal{O}(\vert E \vert + (\vert E \vert + \vert V \vert)\log_2(\vert V \vert))$ ce qui est égal à $\mathcal{O}((\vert E \vert + \vert V \vert)\log_2(\vert V \vert))$ qui est beaucoup mieux que l'implémentation naïve si le graphe est peu dense et un peu moins bonne dans le cas où le graphe est dense.

Comme souvent les graphes sont peu dense lorsque l'on cherche un chemin de poids min — pensez à google maps où il y a bien peu de routes par rapport aux nombre d'endroit où l'on peu aller — on utilise souvent cette implémentation.

Arborescence

On peut continuer l'algorithme de Dijkstra après que $y$ ait été rentré dans V_dijkstra et s'arrêter lorsque l'on a plus que des éléments de coût infini à faire rentrer dans V_dijkstra ou que V_dijkstra soit égal à $V$.

Dijkstra et BFS

TBD montrer que Dijkstra = BFS + file de priorité TBD attention différent de Prim dans ses valuations

Chemin de poids minimum n'est pas équivalent à chemin de poids maximum

Penser que renverser les inégalités dans l'algorithme de Dijkstra (de rentrer dans la structure à chaque fois l'élément de plus grand coût), permet de trouver un chemin le plus long est une faute.

Donnons un exemple. Le graphe suivant avec une valuation de 1 sur tous les arc :

Le chemin de longueur maximum entre $1$ et $2$ est $132$. L'algorithme où l'on renverse toutes les inégalités trouvera ce chemin si les sommets sont examinés dans l'ordre $1$, $3$ puis $2$, mais il ne le trouvera pas si les sommets sont rentrés dans V_dijkstra dans l'ordre 1, 2, 3 (ce qui est possible).

Même s'il existe des cas où l'algorithme de Dijkstra trouvera le chemin le plus long, il en existe d'autres où il ne le trouvera pas...
