Chemin le plus long

On a vu plusieurs algorithmes permettant de trouver un chemin le plus court entre 2 sommets mais aucun permettant de trouver le chemin élémentaire le plus long :

Ce problème est clairement relié au problème du chemin hamiltonien :

Problème pour lequel on a pas non plus vu d'algorithme efficace (ie. polynomial), et pour cause... Ils sont NP-complets.

NP-complétude de la reconnaissance d'un graphe hamiltonien

On a déjà parlé de ces problèmes, formalisons les :

Et faisons de même pour les chemins hamiltonien dans ses versions orienté et non orienté :

On a montré que la recherche d'un chemin et un cycle (resp. d'un chemin orienté et d'un circuit) sont deux problèmes équivalents. Nous allons donc uniquement montrer la NP-complétude de la recherche de chemins orienté par une réduction depuis le problème 3-SAT et conclure en montrant une reduction de la recherche de chemins orientés vers la recherche d'un chemin hamiltonien non orienté.

3-SAT ≤ Chemin orienté hamiltonien

Pour transformer une instance de 3-SAT en une instance de recherche d'un chemin hamiltonien dans un graphe, il faut :

• encoder les différentes variables dans leur état 1 ou 0
• gérer les clause pour que tout ne soit pas possible
• s'assurer qu'il n'existe de chemin hamiltonien que si et seulement si le système est satisfiable.

Nous allons appliquer la réduction à l'exemple du problème 3-SAT :

Encodage des variables

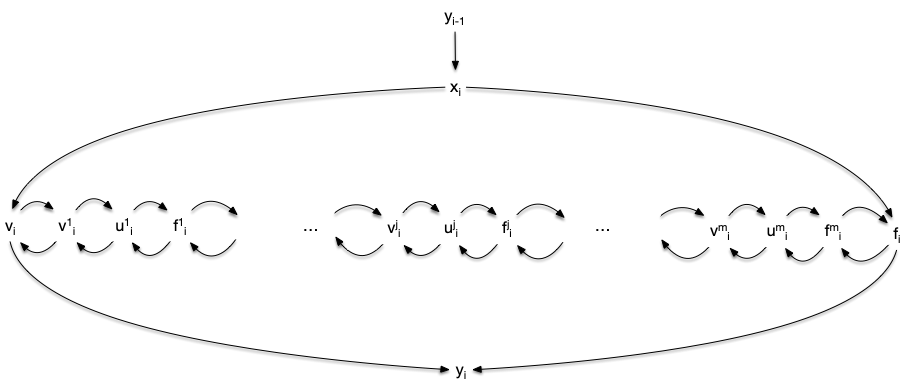

Chaque variable est encodé par le sous-graphe suivant :

Il possède uniquement deux chemins passant par tous les sommets :

• $y_{i-1}x_iv_iv^1_iu^1_if^1_i\dots v^j_iu^j_if^j_i\dots v^m_iu^m_if^m_if_iy_i$ : le chemin vrai
• $y_{i-1}x_if_if^1_iu^1_iv^1_i\dots f^j_iu^j_iv^j_i\dots f^m_iu^m_iv^m_iv_iy_i$ : le chemin faux

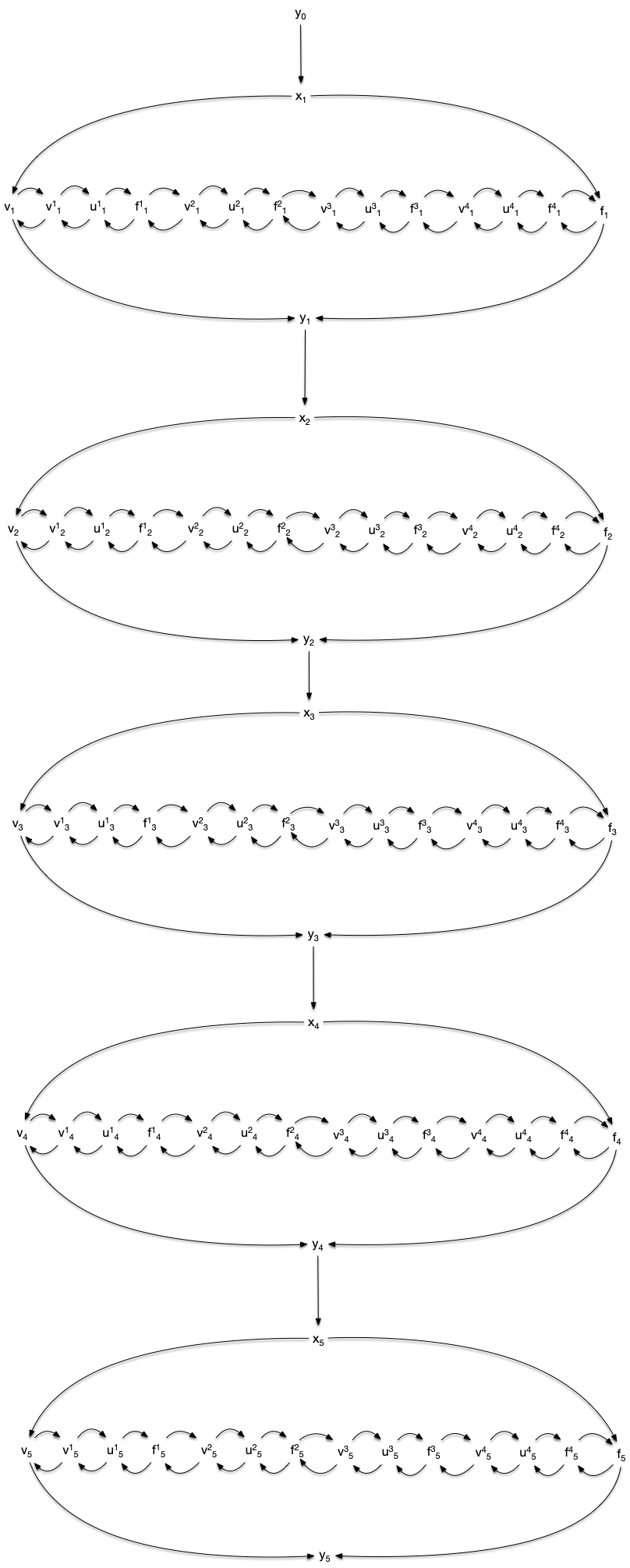

Le graphe de toutes les variables est composé de l'union de tous ces graphes. Pour l'exemple cela donne :

Il possède $2^5$ chemin hamiltoniens selon que l'on passe par le chemin vrai ou le chemin faux pour chaque variable.

Encodage des clauses

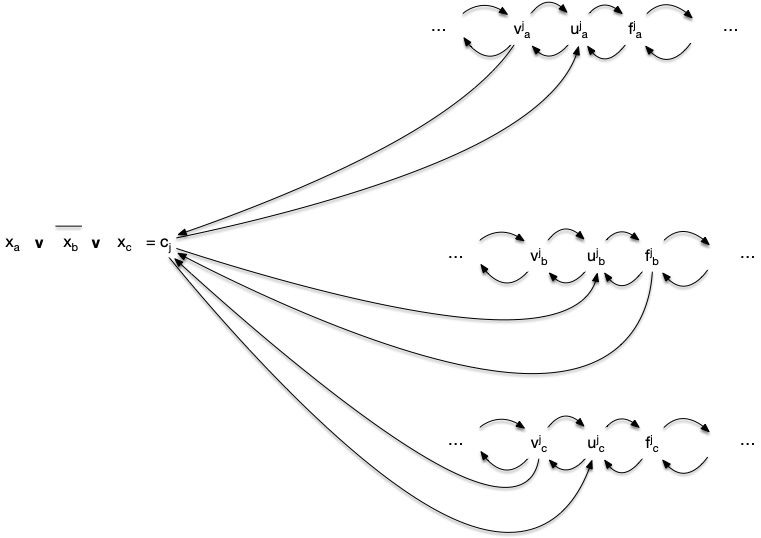

On encode chaque clause $c_i = l_i^1 \lor l_i^2 \lor l_i^3$ par un sommet $c_i$ que l'on ajoute au graphe des variables et tels que ses voisins sont, pour $1\leq k \leq 3$ :

• $v^i_jc_i$ et $c_iu^i_j$ si $l_i^k = x_j$,
• $f^i_jc_i$ et $c_iu^i_j$ si $l_i^k = \overline{x_j}$,

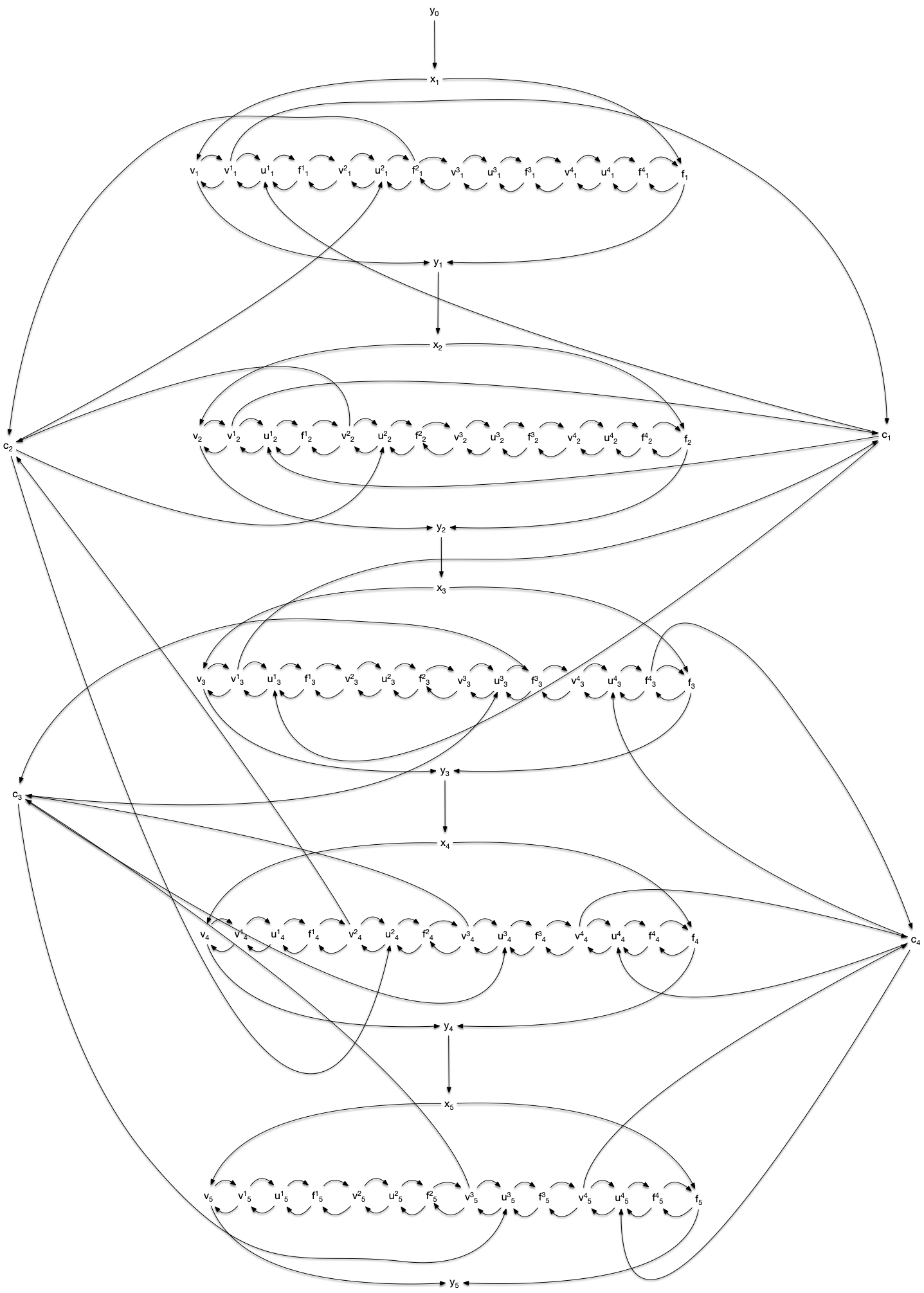

Le graphe complet de l'exemple est :

Satisfiabilité

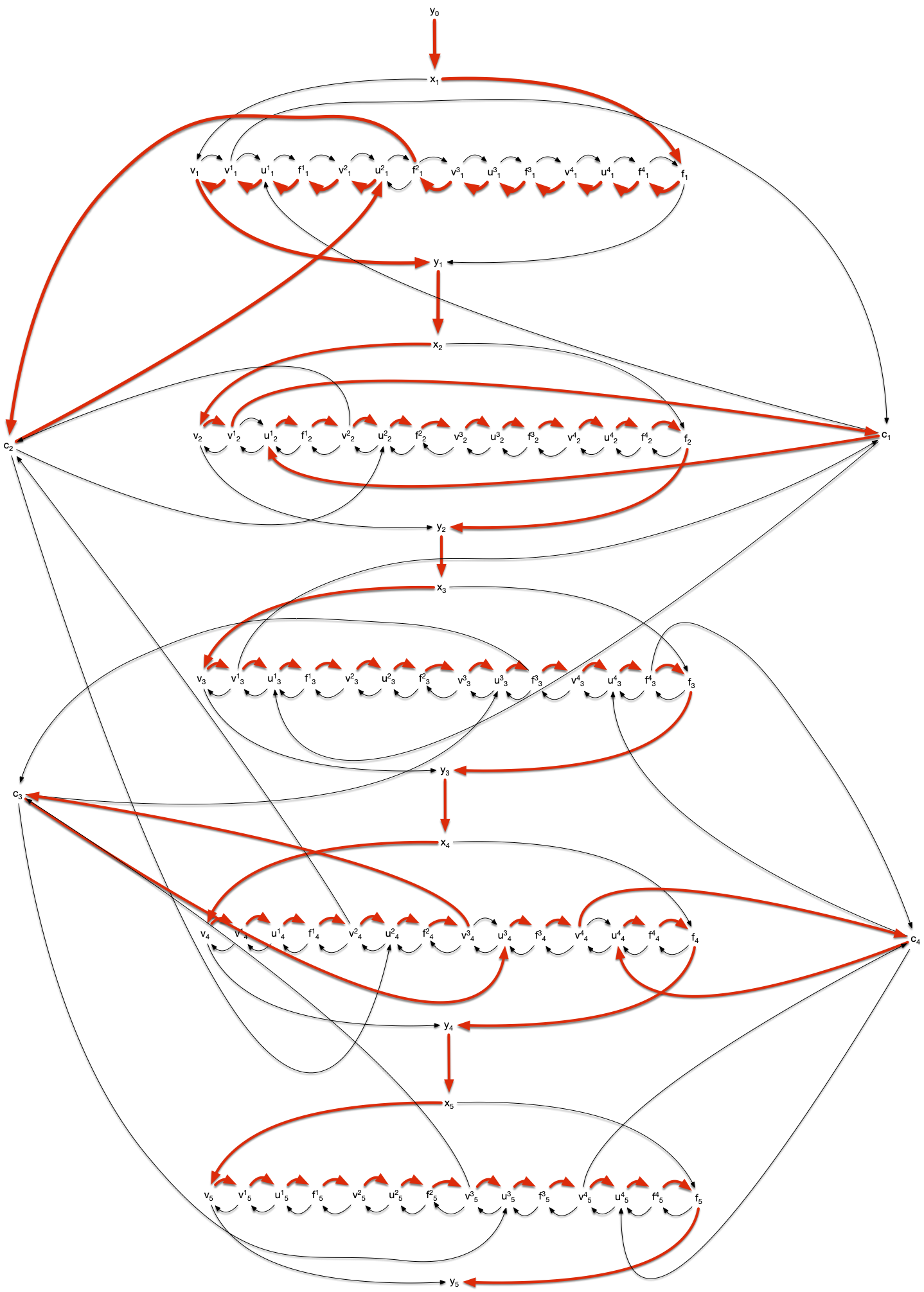

Si la conjonction de clause est satisfiable, il existe un chemin hamiltonien passant pas les chemins vrais des variables vraies, les chemins faux des variables fausses et passant par chaque clause pour un des littéral vrai de la clause. Pour l'exemple :

Réciproquement s'il existe un chemin hamiltonien :

• il passe par les chemins vrais ou les chemins faut de chaque variable
• il passe par une clause en passant par le vrai ou le faux

Notez que pour un chemin hamiltonien, si $v^j_ic_i$ est un arc (resp. $f^j_ic_i$), alors $c_iu^j_i$ en est un aussi, sinon $f^j_i$ (resp. $v^j_i$) ne peut être atteint. Cette construction justifie le fait que la clause est satisfaite pour un de ses littéraux (ceci montre qu'il faut 3 sommets v, f et u pour cette construction et qu'on ne peut s'en sortir qu'avec des sommets v et f).

On en conclut :

Circuit hamiltonien ≤ cycle hamiltonien

On doit cette réduction à Karp (1972).

Soit $G = (V. E)$ un graphe orienté. On lui associe $G' = (V', E')$ le graphe (non orienté) suivant :

• $V' = \cup_{x \in V} \{ x, x^+, x^- \}$
• $E' = (\cup_{x \in V} \{ xx^+, xx^-\}) \cup (\cup_{xy \in E} \{ x^+y^- \})$

Par exemple le graphe orienté suivant :

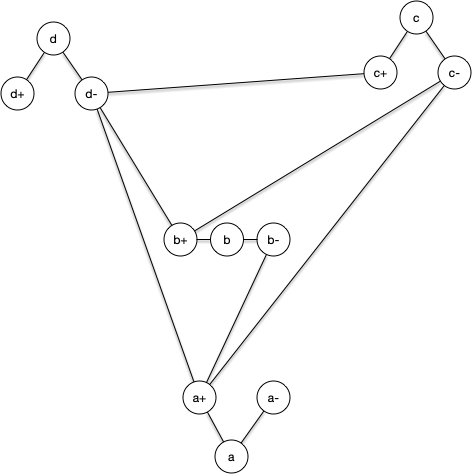

Sera transformé dans ce graphe non orienté :

Notez que la transformation est bien polynomiale (elle est même linéaire). De plus, il est clair qu'il y a bijection entre :

• un chemin hamiltonien $x_1 \dots x_n$ dans le graphe orienté
• un chemin hamiltonien $x_1{x_1^+}{x_2}^- \dots x_{n-1}^-x_{n-1}{x_{n-1}}^+{x_n}^-x_n$ dans le graphe non orienté

Ce qui montre que la recherche d'un chemin hamiltonien dans un graphe orienté est plus simple que la recherche un chemin hamiltonien dans un graphe non orienté et donc la NP-complétude de ce dernier.

Recherche Chemin le plus long

Il est en effet impossible à partir d'une sortie de ce chemin de conclure polynomialement que c'est bien le plus grand possible sinon P = NP...

En revanche, le problème suivant y est clairement :

Ce problème est même NP-complet puisque si $K$ vaut le nombre de sommets moins 1 c'est le problème chemin hamiltonien.

De plus, il est facile (par dichotomie) de résoudre le chemin le plus long à partir d'un algorithme résolvant le problème "chemin de longueur donné" : ces deux problèmes sont donc à un facteur log prêt de même complexité :

Trouver un plus long chemin dans un graphe est donc un problème NP-difficile. Mais il existe des cas où sa résolution est toute simple ! On va en examiner deux.

Dans un arbre

TBD semble O(n^3) en première approche Mais un parcours permet de trouver le chemin le plus long depuis un sommet en O(n). Donc on a envie de dire O(n^2). Mais on peut le faire en O(n) avec 2 parcours.

1. Premier parcours : Partez de n'importe quel nœud de l'arbre (appelons-le A) et cherchez le nœud le plus éloigné de lui. Soit B ce nœud.
2. Second parcours : Partez maintenant du nœud B et cherchez le nœud le plus éloigné de lui. Soit C ce nœud. Le chemin entre B et C est le chemin le plus long de l'arbre, et sa longueur est le diamètre.

On se trouve dans le cas suivant :

Avec :

• $a \leq b$ (car $b + c \geq b + c$)
• $b \leq c$ (car $a + b \geq a + c$)

Donc $a \leq b \leq c$.

Il y a 3 possibilités pour les autres sommets, résumés dans le diagramme ci-dessous :

Avec :

• $x \leq a'$
• $y \leq b'$
• $z \leq c'$

De là :

• la longueur du chemin entre $X$ et $Y$ est plus petite que celle entre $A$ et $B$
• la longueur du chemin entre $X$ et $Z$ est plus petite que celle entre $A$ et $C$
• la longueur du chemin entre $Y$ et $Z$ est plus petite que celle entre $B$ et $C$

Et si l'on prend deux sommets du même côté, par exemple (le raisonnement est identique pour les 2 autres cas) :

On a :

• $x' \leq b$ (car $B$ est plus loin de $A$ que $X''$)
• $x + a''-a' \leq c$ (car $C$ est plus loin de $B$ que $X'$)

Donc la longueur du chemin entre $X$ et $X'$ est plus petite que la longueur du chemin entre $B$ et $C$.

Dans un DAG

Il existe un cas où trouver un chemin le plu long est facile : dans les graphes orientés qui ne contiennent pas de circuit :

On appelle tri topologique d'un graphe orienté $G = (V, E)$ un ordre total $<$ sur les sommets du graphe tel que $xy \in E$ implique $x < y$ dans l'ordre.

Entrée :
    - un graphe orienté G = (V, E)
    - un tri topologique V0 < ... < Vn des éléments de V
Initialisation :
    longueur(x) = 0 pour tout sommet x
    predecesseur(x) = x pour tout sommet x
    V' = {}, E' = {}
Algorithme :
    pour v allant de V0 à Vn:
        pour chaque voisin sortant w de v:
            si longueur(w) < longueur(v) + 1:
                longueur(w) = longueur(v) + 1
                predecesseur(w) = v
    soit a l'élément de V ayant la plus grande longueur
    chemin = [a]
    x = a
    tant que x est différent de predecesseur(x):
        x = predecesseur(x)
        ajoute x au début de chemin
Retour :
    chemin

TBD tri topologique dans un DAG avec un DFS + à la visite ajoute en fin de liste. Ensuite on regarde la liste à l'envers A -> B A -> C -> B Ordre d'ajout : B C A

Application : Ordonnancement

TBD DFS et Problème d’ordonnancements

Un problème d'ordonnancement peut se modéliser par un DAG nommé graphe de dépendances où si $xy$ est une arête alors il faut faire $x$ avant de pouvoir faire $y$.

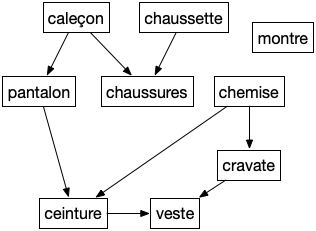

Vous résolvez des problèmes d'ordonnancement tous les jours comme par exemple comment s'habiller le matin (voir graphe ci-après)

C'est encore un exemple où les contraintes sont locales et ou l'on cherche une solution globale.
