Projet : débits

Cours/Théorie des graphes/Introduction à la théorie des graphes/Arbres/Arbres couvrants/Projet : débits

Les arbres couvrant se retrouvent parfois dans des endroits inattendus et permettent de résoudre simplement des problèmes plus complexes.

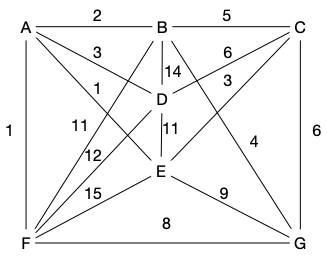

Dans un réseau de communication, on appelle débit la quantité d'information que le réseau garantit de pouvoir faire passer entre deux sommets. Dans cet exercice, le réseau est modélisé par un graphe $G = (X, E)$ connexe. Chaque arête est munie d'une bande passante (qui ici sera appelée poids), $v: E\to \mathbb{R}^+$, qui limite la quantité d'information qu'elle peut véhiculer. Le but de l'exercice est de mettre au point des algorithmes permettant de calculer le débit. Le graphe suivant va servir d'exemple. :

réseau

Montrer que si $\mathcal{C}_{xy}$ est l'ensemble des chemins entre $x$ et $y$ alors le débit entre $x$ et $y$ s'écrit :

$$ D(x, y) = \max(\{ \min(\{v(x_ix_{i+1}) \vert 0 \leq i < k\}) \vert x_0 \dots x_k \in \mathcal{C}_{xy} \}) $$

solution

TBD

En déduire, à l'aide d'arguments simples, que la chaîne de débit maximum entre $A$ et $C$ pour le graphe exemple a un débit égal à trois.

solution

TBD

Passons au cas général :

Soit $T$ un arbre couvrant de poids maximum d'un graphe connexe valué $(G, f)$. On appelle $T_1$ et $T_2$ les deux composantes connexes que l'on obtient, à partir de $T$, en enlevant l'arête de poids minimum sur la chaîne de $T$ entre $x$ et $y$. Prouver que la valuation minimale de la chaîne de $T$ joignant $x$ et $y$ vaut $D(x, y)$ pour le réseau $G$.

solution

TBD

Quelle méthode peut-on appliquer pour déterminer, dans un graphe quelconque $G$, une chaîne de débit maximum entre deux sommets quelconques de $G$ ?

solution

TBD arbre unique chemin entre deux sommets TBD

Et retour à l'exemple pour conclure :

Appliquer cette méthode pour déterminer une chaîne de débit maximum entre $B$ et $E$ dans le réseau exemple.

solution

TBD
