Architecture d'un ordinateur

Un ordinateur est composé de plusieurs composants qui interagissent entre eux :

• le processeur : exécute des instructions sur des variables. Instructions et variables sont prisent et manipulées dans la mémoire.
• mémoire vive : un espace de stockage rapide, mais volatile (se vide lorsque l'on éteint l'ordinateur). Peut-être vu comme un grand tableau ou chaque case est un byte. Comme on peut accéder à tout élément sans contrainte, cette mémoire est appelée RAM (pour Random Access Memory)
• périphériques, appelés device
  • mémoire non volatile (stockage) : On ne peut pas toujours accéder à tout byte du tableau de stockage indépendamment. Il faut utiliser un protocole. Ces devices sont plus lent que la RAM mais sont non volatiles. Par exemple :
    • disques durs : plus lent que la mémoire mais non volatile
    • USB : encore plus lent qu'un disque dur mais déplaçable facilement
  • réseau : encore plus lent que l'USB mais accessible de partout
  • interfaces :
    • entrée : clavier/souris
    • sortie : écran/imprimante
    • entrée/sortie : volant avec retour de force

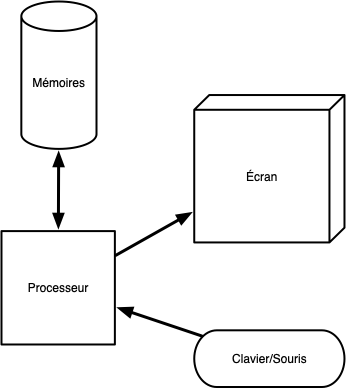

En regroupant tous les types de mémoires, on obtient le schéma (très) simplifié suivant :

L'architecture d'un ordinateur et les systèmes d'exploitations ont co-évolué. Les besoins des uns modifiant l'architecture des autres et réciproquement.

L'élément central qui permet à tous les composants d'un ordinateur de communiquer entre eux est la carte mère.

Carte mère

Mémoire

Processeur

Périphériques

On y accède via des protocoles d'accès. Ensuite chaque type de périphérique aura un ou plusieurs protocoles permettant son utilisation.

Exemple du réseau :

• protocole d'accès à la carte : PCie
• protocole d'utilisation :
  • TCP
  • UDP
  • ...

Les périphériques présents sur tous les ordinateurs sont les périphériques de stockage, dont nous allons parler plus précisément :

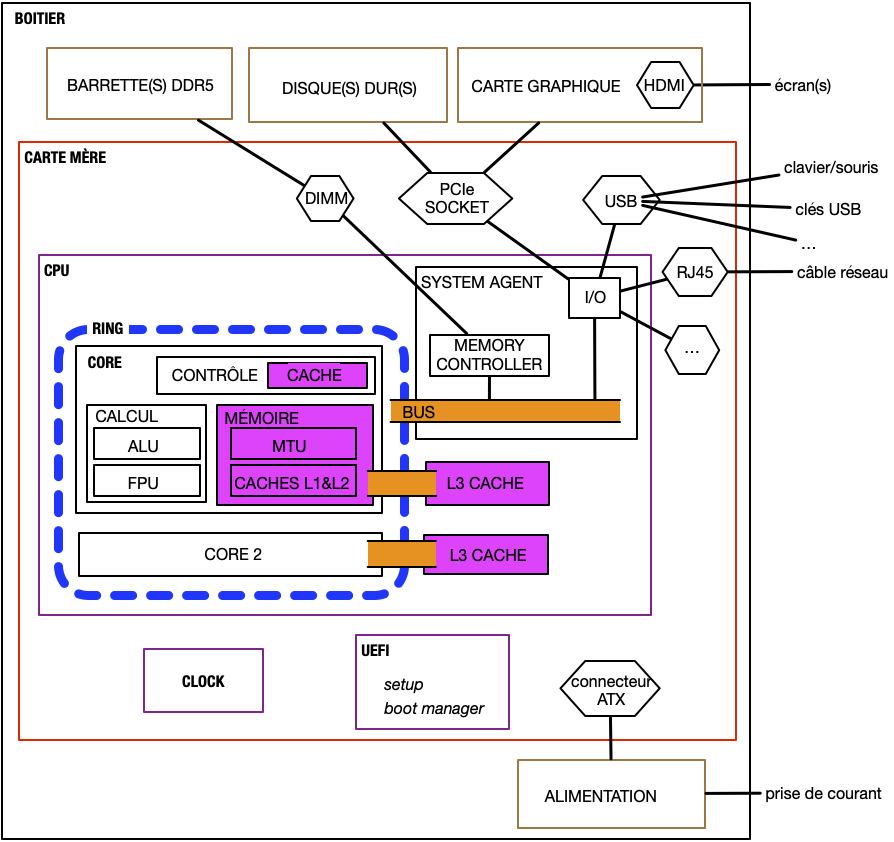

Version détaillée

TBD : à refaire.
