Problème de la coloration d'un graphe

Cours/Théorie des graphes/Colorabilité/Problème de la coloration d'un graphe

Il existe deux notion de colorabilité dans les graphes : la coloration de sommets et la coloration d'arêtes. Dans les deux cas, on veut colorier avec deux couleurs différentes des éléments (sommets ou arêtes respectivement) qui se touches (via une arête ou un sommet, respectivement).

Bien que ces deux façons de colorer des graphes soient liées, elles possèdent chacune des propriétés et théorèmes intéressants, nous en verront quelques uns.

Définitions

Coloration des sommets

Définition

Soit $G=(V, E)$ un graphe. Une $k$-coloration de $G$ est une fonction $c: V \to \{1,\dots, k\}$ telle que pour toute arête $xy \in E$, $c(x) \neq c(y)$.

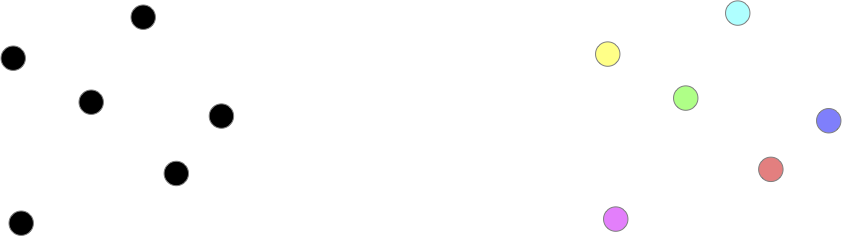

Le graphe discret par exemple admet une 1-coloration, 2-coloration, ..., jusqu'à une $n$-coloration :

discret sommet

On voit vite que ceci se généralise et que l'on a :

Proposition

Si un graphe $G$ admet une $k$-coloration de ses sommets, il admet également une coloration avec exactement $k \leq k' \leq v(G)$ couleurs.

preuve

Il suffit de remplacer une des couleurs par plusieurs autres.

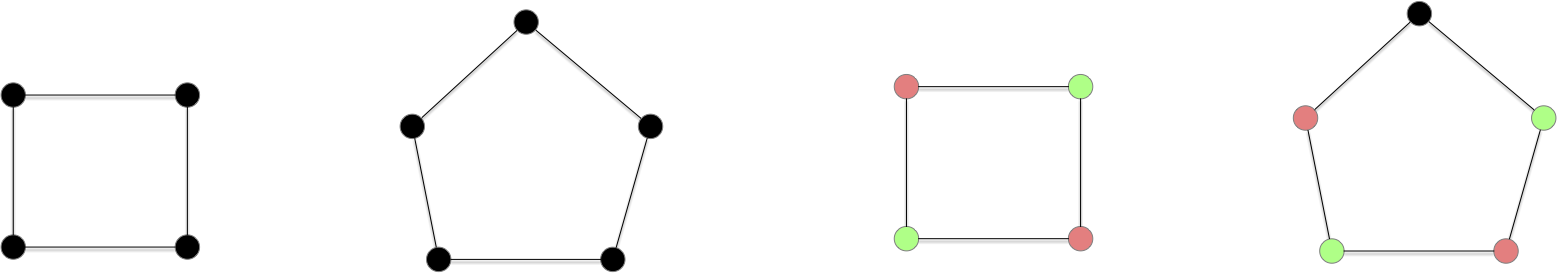

Continuons notre exploration en essayant de chercher le nombre minimum de couleurs possible pour colorer les sommets d'un graphe. Les cycles paires admettent une 2-coloration (mais pas une 1-coloration puisqu'ils ont une arête) et les cycles impaires quant à eux uniquement une 3-coloration :

cycles sommets

Montrer que :

les cycles paires admettent une coloration en 2 couleurs mais pas en 1 couleur,
les cycles impaires admettent une coloration en 3 couleurs mais pas en 2 couleur,

corrigé

Tout graphe possédant au moins une arête ne peut avoir de 1-coloration. C'est le cas ds cycles puisqu'ils ont tous au moins 3 sommets et donc 3 arêtes.

Pour tout cycle paire $x_0x_1\cdot x_{2p}$ on peut donner la couleur $i \bmod 2$ au sommet $x_i$.
une 2 couleur pour un cycle impair va forcer l'alternance des couleurs et on se retrouvera à la fin avec 2 couleurs identique pour une arête. Il faut donc donner une troisième couleur à ce dernier sommet.

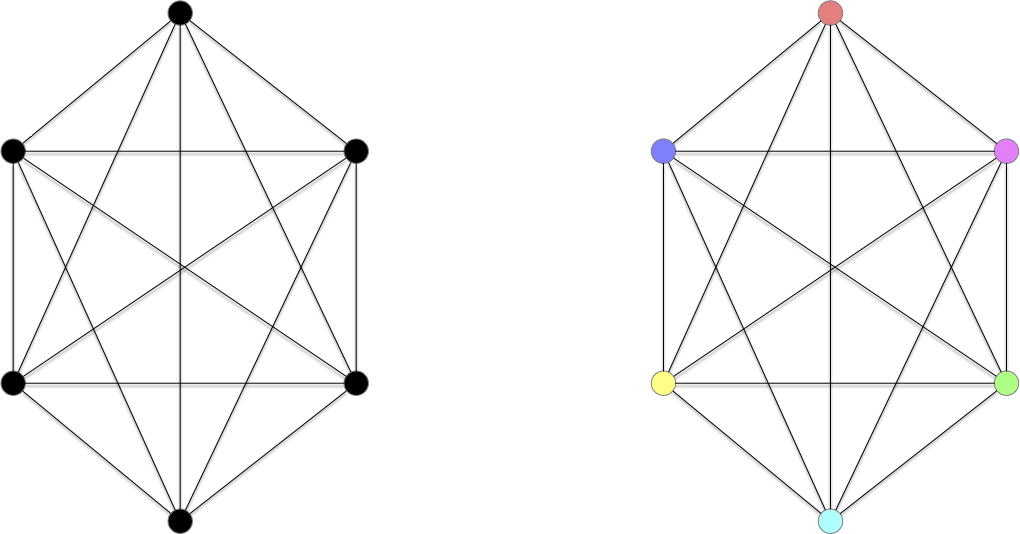

Et les cliques ?

cliques sommets

Montrer que :

$\chi(K_n) = n$

corrigé

S'il existait une coloration en strictement moins de $n$ sommet, il existerait deux sommets différents ayant même couleurs. Comme il existe une arêtes entre ces deux sommet ceci est impossible et contredit notre hypothèse.

Explicitons cette borne minimum de coloration :

Définition

Soit $G=(V, E)$ un graphe. On note $\chi(G)$ le nombre minimum de couleurs qu'il faut pour colorier ses sommets et on l'appelle nombre chromatique de $G$.

On a déjà quelques $\chi$ pour des classes de graphes connus :

$\chi(G) = 1$ si (et seulement si) $G$ est le graphe discret,
$\chi(G) = 2$ si $G$ est un chemin ou un cycle de longueur pair,
$\chi(G) = 3$ si $G$ est un chemin ou un cycle de longueur impair,
$\chi(G) = v(G)$ si $G$ est le graphe complet.

Et une première borne évidente :

Proposition

Pour tout graphe $G$ on a :

$$ \omega(G) \leq \chi(G) \leq v(G) $$

Pour un graphe $G$, $\omega(G)$ est la taille de sa plus grande clique.

Le lecteur attentif aura également remarqué que la notion de colorabilité des sommets est équivalente à la notion de graphe k-parti.

Coloration des arêtes

Définition

Soit $G=(V, E)$ un graphe. Une $k$-coloration des arêtes $G$ est une fonction $c: E \to \{1,\dots, k\}$ telle que pour triplet de sommets $x \neq y \neq z \in E$ si $xy, xz \in E$ alors $c(xy) \neq c(xz)$.

On peut tout de suite appliquer à la coloration des arêtes la propriété évidente de la coloration des sommets :

Proposition

Si un graphe $G$ admet une $k$-coloration de ses arêtes, il admet également une coloration avec exactement $k \leq k' \leq v(G)$ couleurs.

preuve

Il suffit de remplacer une des couleurs par plusieurs autres.

Et qu'il existe un minimum :

Définition

Soit $G=(V, E)$ un graphe. On note $\chi'(G)$ le nombre minimum de couleurs qu'il faut pour colorier ses arêtes et on l'appelle index chromatique de $G$.

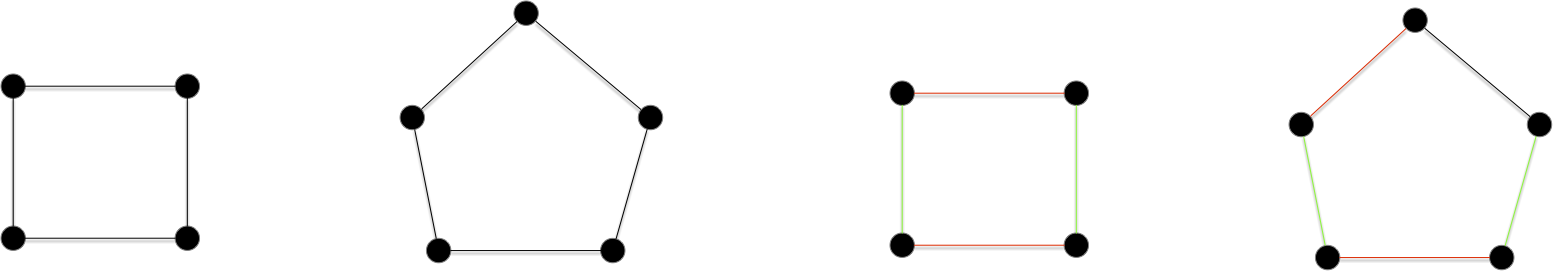

Les cycles paires admettent une 2-coloration et les cycles impaires uniquement une 3-coloration de leurs arêtes :

cycles arêtes

Montrer que :

$\chi'(G) = 2$ pour les cycles paires,
$\chi'(G) = 3$ pour les cycles impaires,

corrigé

Les arguments sont identiques à ceux avancés pour la coloration des sommets

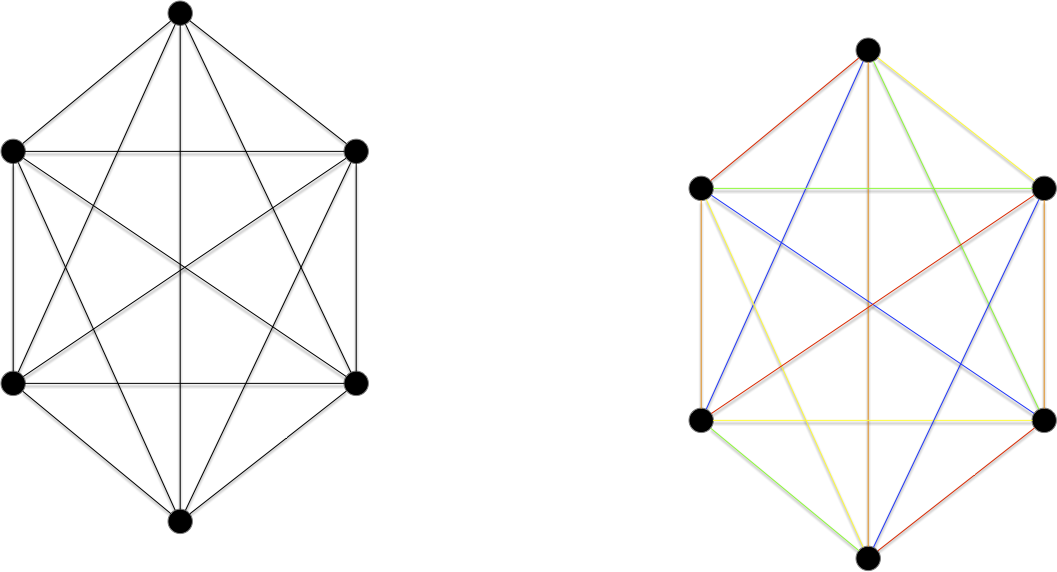

On aurait tord de penser que les deux concepts sont égaux. L'exemple des cliques le montre :

cliques arêtes

Montrer que $\chi'(K_{2n}) = 2n-1$

corrigé

Il ne peut exister une coloration des arêtes en strictement moins de $2n-1$ couleurs puisque tout sommet à $2n-1$ voisins.

Pour trouver une coloration en $2n-1$ couleurs on utiliser le principe des championnats de sport comme on l'a déjà fait pour les couplages.

Pour les cliques de tailles impair l'index chromatique est different du nombre chromatique. Mais pourquoi avoir différentié les cliques de tailles impaire et paire ?

Montrer que $\chi'(K_{2n-1}) \geq 2n$

corrigé

$K_{2n-1}$ possède $m = (2n-1)\cdot (n-1)$ arêtes. Comme tout sommet est de degré $2n-2$, chaque couleur est utilisée en moyenne pour $\frac{m}{2n-2}$ arêtes, c'est à dire : $n-1/2> n-1$ fois : il existe donc une couleur qui est utilisée au moins $n$ fois. Mais ceci est impossible si on prend $n$ arêtes au moins deux partagent un même sommet, on a donc pas un coloriage d'arête.

Le lecteur attentif aura remarqué que la notion de colorabilité des arêtes se rapproche de la notion de couplage : la $k$ colorabilité des arêtes correspond à une partition en couplages de $G$. Ce qui permet de borner notre problème :

Proposition

Pour tout graphe $G$ on a :

$$ \Delta(G)\leq \chi'(G) \leq e(G) $$

Pour un graphe $G$, $\Delta(G)$ est la valeur du plus grand degré.

preuve

clair

Utilité pratique

Enfin, ces deux types de colorations ont des applications pratiques nombreuses et différentes.

À retenir

Cette modélisation est très pratique lorsque l'on a des ressources partagées dont on veut maximiser l'utilisation.

sommets

Ces problèmes sont souvent liés à des problèmes d'incompatibilités.

Résoudre des sudoku

le graphe du sudoku

Faire des plan de table

TBD ou résoudre des problèmes d'emploi du temps. p45 https://mathweb.ucsd.edu/~gptesler/154/slides/154_graphcoloring_20-handout.pdf

Optimiser la compilation de programmes

p4 http://o.togni.u-bourgogne.fr/CMGraphesCh3.pdf et p49 https://mathweb.ucsd.edu/~gptesler/154/slides/154_graphcoloring_20-handout.pdf

Colorer des cartes de géographie

TBD donner le problème et dire qu'on y reviendra.

Aretes

Ces problèmes sont souvent liés à des problèmes de couplages.

Championnat

On l'a déjà vu dans la partie couplage, mais le problème des championnats de sport s'explicite plus joliment sous la forme d'un problème de coloration d'arêtes car il incorpore directement toutes les contraintes.

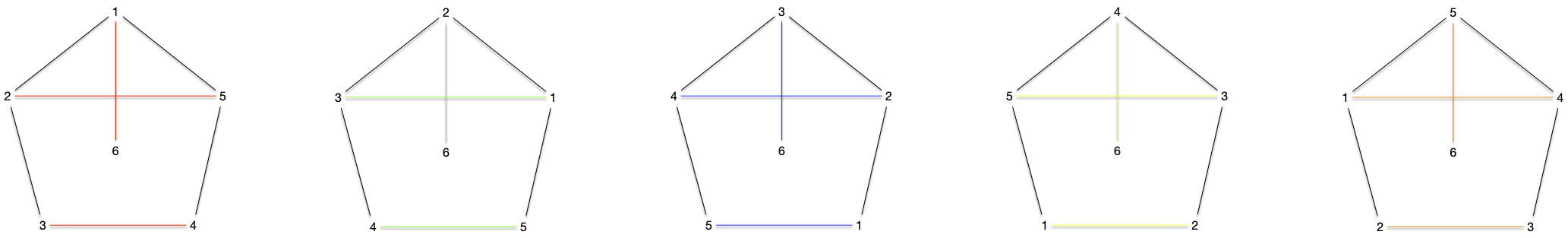

L'algorithme qui explicite directement le problème est appelé round robin scheduling. Noter qu'il est différent de celui utilisé pour le couplage. Pour $K_6$ ceci donne :

round robin

Affectation de ressources

p3 https://www.gerad.ca/~alainh/Chapitre5.pdf

Attention

TBD à ne pas trout modéliser par des couleurs. à 5min45 https://www.youtube.com/watch?v=y4RAYQjKb5Y

On le verra le problème général de la coloration est NP-complet donc ne modélisez pas par un problème NP-complet un problème simple. Les taxis, on l'a vu se résolvent facilement par un algorithme glouton ! Ca arrive plus souvent qu'pon ne le pense, doc faite attention lorsque vous modélisez votre problème : essayez d'être le plus précis possible.
