Besoins

TBD plan

Working directory

Supposons que notre projet soit de travailler sur un ensemble de documents (eg du code) regroupés au sein d'un répertoire de travail (working directory) dont le contenu évolue au cours du temps :

Snapshots

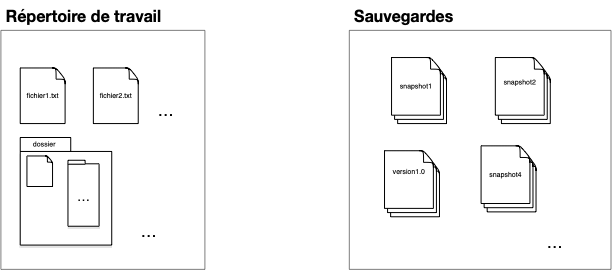

Pour pouvoir modifier ses documents sans avoir peur de faire des erreurs, on peut épisodiquement sauvegarder tout le contenu du répertoire de travail (faire un snapshot) :

Tags

Cette première organisation permet de faire une sauvegarde avant une modification, ou de garder des versions précédentes du projet. Le nom de la sauvegarde permet de tracer les étapes importantes du projet (version1 par exemple dans la figure ci-dessus).

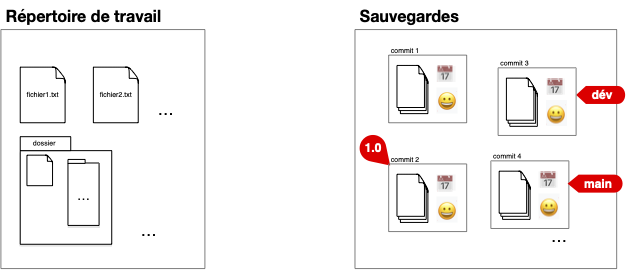

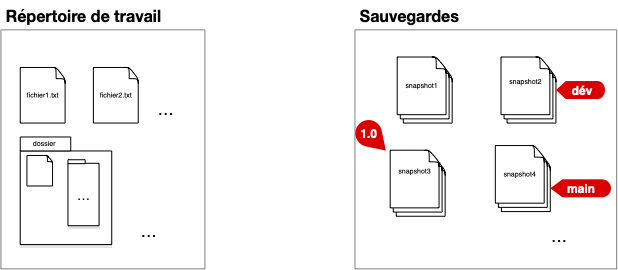

Le nom du fichier de sauvegarde étant unique, il ne permet pas de stocker plus d'une information (la version 1.0 pouvant être la version courante du projet par exemple). Une première amélioration de notre structure est d'ajouter des labels (tags) qui permettent de caractériser, si besoin, des sauvegardes :

La version 1.0 à son propre tag. Le tag main correspond à la version courante (par exemple une correction de bug de la 1.0) et le tag dev àla version de développement avec des ajouts de fonctionnalités par rapport à la version courante.

Commits

En utilisant un dossier partagé (un drive par exemple) si le projet est effectué par plusieurs personnes, chaque snapshot du dossier est associé :

• au moment où cette sauvegarde à été effectuée : QUAND
• à l'utilisateur qui a sauvegardé le dossier : QUI

Formalisons ceci avec la notion de commit, qui est constitué :

• d'une sauvegarde du répertoire de travail (un snapshot du working directory)
• de QUI a effectué cette sauvegarde
• de QUAND a été effectué cette sauvegarde

DAG

Il nous manque cependant une information capitale, les versions antérieures qui ont permit de créer le document sauvé (les parents). Ceci permet de conserver un historique des modifications et de connaître ce qui différencie la version actuelle de son ou ses prédécesseurs.

On a alors la définition finale d'un commit :

Et d'un tag :

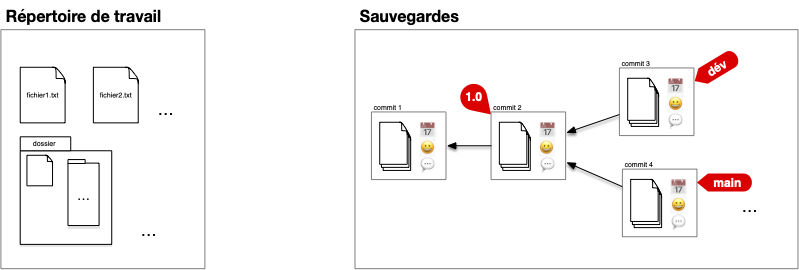

On obtient alors une structure de sauvegarde sous la forme d'un DAG avec le premier commit faisant office de racine (le seul élément du graphe des commit à ne pas avoir de parents).

Branches

Notre structure de sauvegarde permet de stocker tout ce qui est nécessaire pour retrouver un commit particulier. Cependant cette structure ne permet pas encore de gérer les lignes de développement qui permettent de diriger l'évolution du projet (par exemple en code, la ligne de développement dédiée aux corrections de bug de la version en production et la ligne dédiée aux ajout de nouvelles fonctionnalités). Pour cela, on peut utiliser une référence particulière : la branche :

À la différence d'un tag qui référence un commit particulier, une branche représente une histoire :

• le présent : la référence pointée par la branche,
• le passé : ses ancêtres
• le futur : la référence de la branche change à chaque ajout de commit : le prochain commit dont le parent sera cette branche sera la future référence de celle-ci

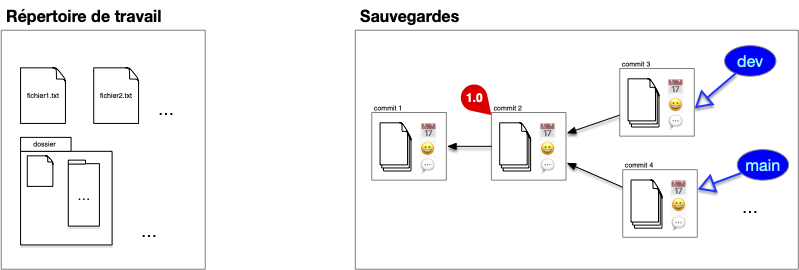

Dans le graphique ci-dessous on a remplacé les deux tag main et dev par des branches :

Les branches constituent le lien privilégié entre l'utilisateur et la structure. Les commits constituent la structure interne de sauvegarde et un utilisateur n'y accède jamais directement. Il est donc indispensable que toute feuille de notre structure soit associé à une branche pour que l'on puisse accéder à tout commit de la structure en remontant par ses descendants.

Head

Notre structure de stockage est complète. Il nous reste à faire en sorte que les échanges entre cette structure de commits et le répertoire de travail soit aisé.

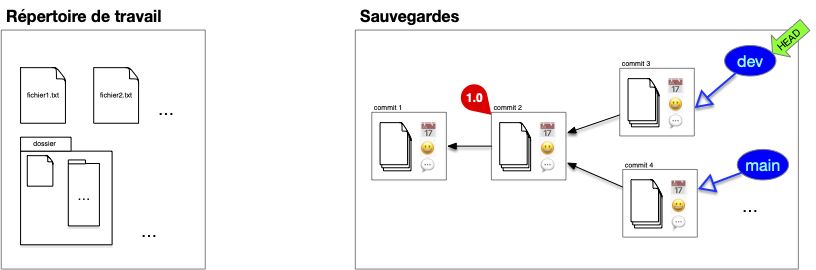

On dispose pour cela d'une référence sur la branche courante (ou un commit, mais c'est plus rare), appelé HEAD.

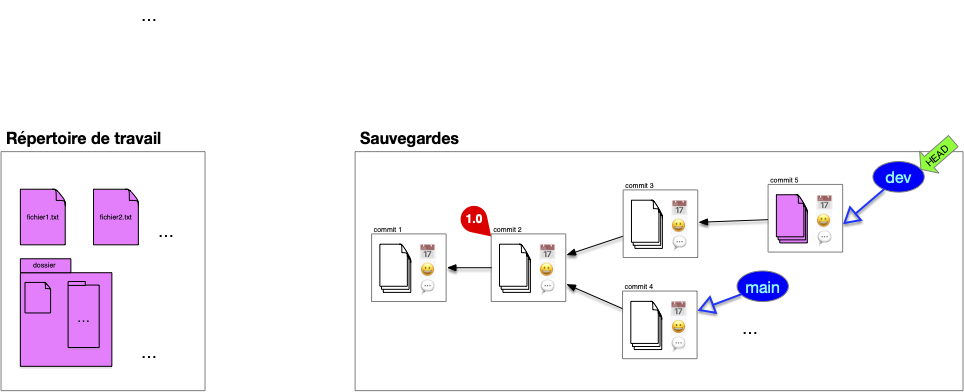

Dans la figure précédente, le pointeur courant est placé sur la branche dev. Si l'on décide de faire un commit, celui ci se fera avec HEAD comme parent. Puis HEAD (et la branche sur laquelle il pointe) se déplace sur le nouveau commit qui devient le commit courant :

Les fichiers du working directory sont égaux aux fichiers du commit.

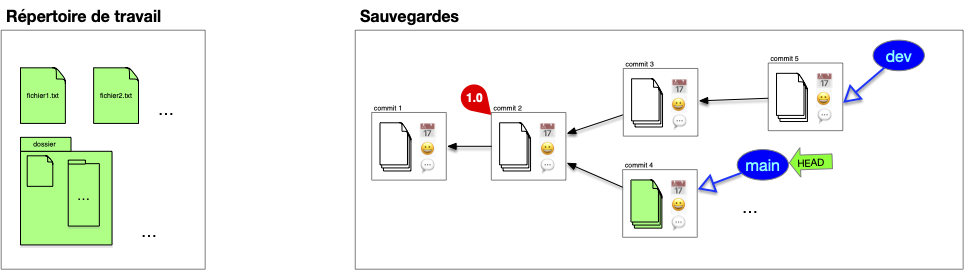

Si l'on décide de changer de branche, le pointeur HEAD se déplace puis le working directory est mis à jour avec les fichiers stockés dans le commit. On peut ensuite continuer le développement depuis cette branche :

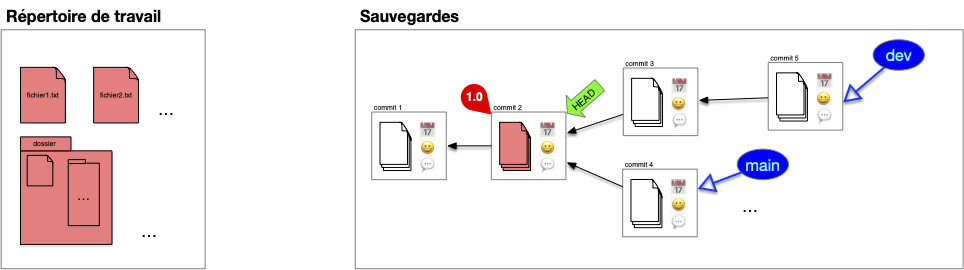

Enfin, on peut déplacer le pointeur courant sur un commit particulier, par exemple la version 1.0 :

Index

Enfin, lors d'un commit on a pas forcément envie de :

• tout sauvegarder (par exemple des fichiers de mots de passe ou des fichiers de configurations)
• sauvegarder tout en une fois (de faire plusieurs commits atomiques plutôt qu'un gros commit regroupant plusieurs modification)

Enfin, il peut être difficile de comparer ce qui est sauvé de ce qui est nouveau.

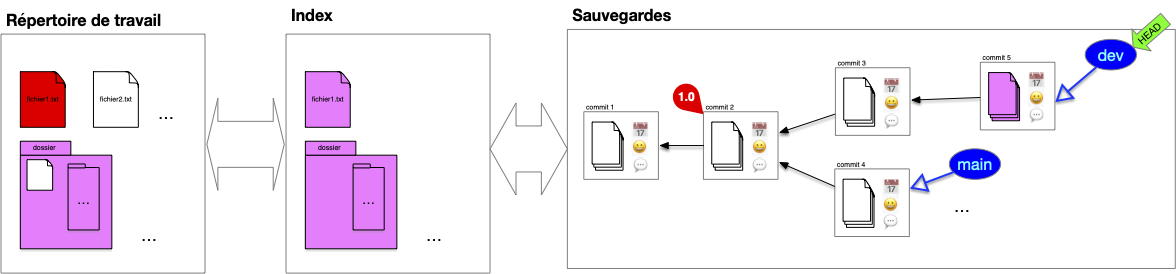

Pour cela on ajoute un tampon entre la structure de sauvegarde et le répertoire courant appelé l'index.

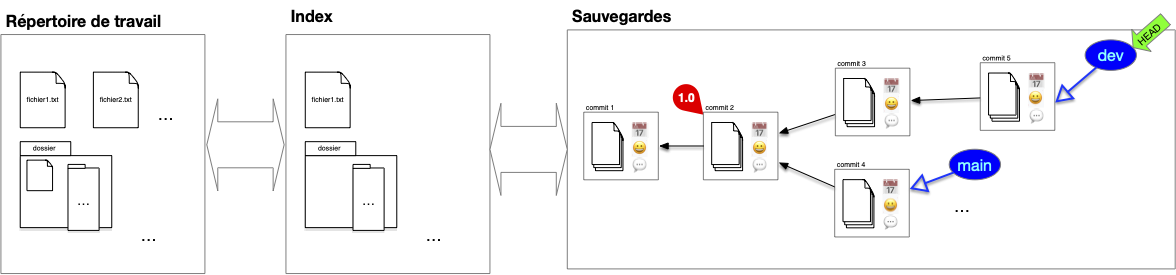

Après un commit, l'index contient l'ensemble des fichiers sauvé dans le commit. Si ce fichier est également dans le répertoire de travail, ils seront tous les 3 identiques. Tous les fichiers du répertoire de travail ne sont cependant pas forcément suivis :

L'utilisateur continue de travailler sur son dossier de travail, les fichiers de l'index et du dossier de travail divergent (l'utilisateur travaille sur les fichiers fichier1.txt et fichier2.txt) :

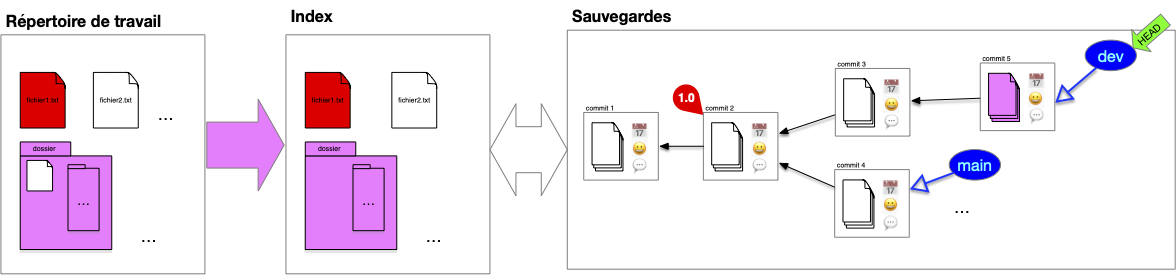

Pour préparer le nouveau commit, l'utilisateur place dans l'index les fichiers modifiés qu'il veut sauvegarder (les autres sont déjà dans l'index), ici :

• il ajoute fichier1.txt
• il décide également d'ajouter fichier2.txt

Remarquez qu'un fichier du dossier n'est toujours pas suivi.

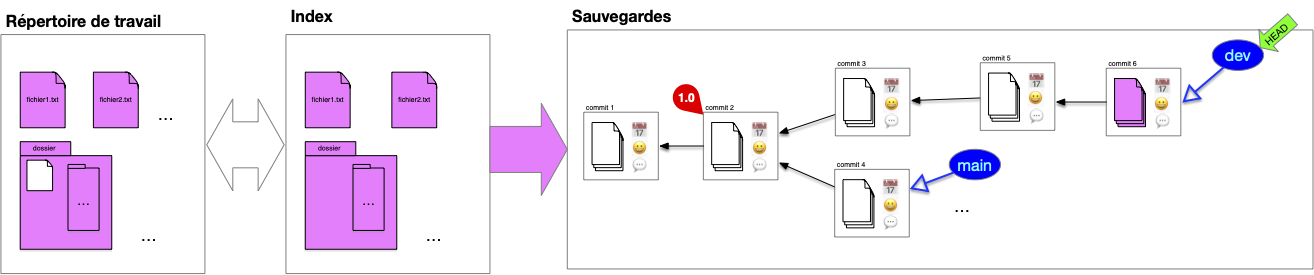

On peut maintenant faire le commit, l'intégralité de l'index est commit :

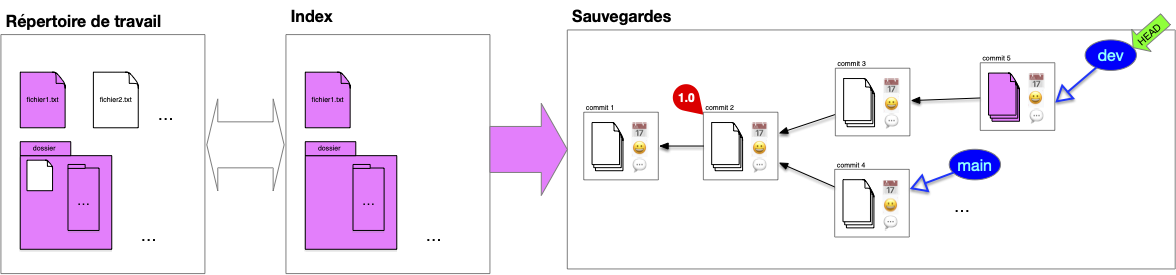

Et on se retrouve à nouveau dans la situation post-commit.

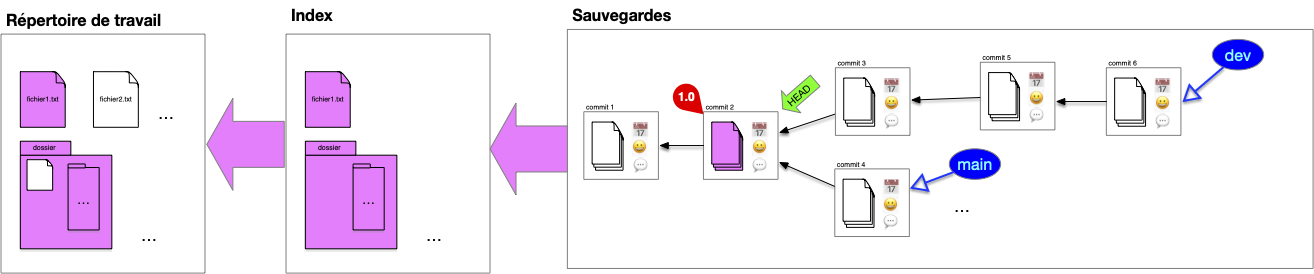

Enfin, si l'on change HEAD, les fichiers du commit sont placés dans l'index qui eux-même sont synchronisés avec l'index :

Notez que comme fichier2.txt n'est pas dans l'index il n'est pas suivi par notre structure et n'est donc pas modifié dans le répertoire de travail.
