Briques de base

Cours/Algorithmie/Pseudo-code/Briques de base

Le but d'un pseudo-code est d'être lu et compris par un humain. Il se doit d'être sans ambiguïté sans être lourd. Il est constitué d'instructions dont le but est soit :

Vous trouverez autant de type de pseud-code différents que d'informaticiens. Je vous donne ici "mon" pseudo-code. Son but est d'être assez explicite pour décrire sans ambiguïté les algorithmes de ce cours. Ne soyez donc pas étonné si en lisant d'autres pseudo-codes ils ne suivent pas mes notations : ayez l'esprit ouvert.

Nous allons monter ici une version de pseudo-code sans accès direct à la mémoire (ie. sans pointeur). Ce modèle est tout à fait fonctionnel et est utilisé dans les langages de programmation comme python par exemple. Nous ajouterons l'accès direct à la mémoire (bien) plus tard dans ce cours. Ce modèle est plus simple à comprendre et à implémenter que le modèle avec pointeur et ne change rien algorithmiquement. Il va cependant nécessiter des opérations élémentaires supplémentaires (on appelle ceci des overheads) pour trouver la valeur de la variable en mémoire par rapport à l'utilisation directe de pointeurs.

Commentaires

Comme en python, on considérera que tout ce qui suit le caractère # est considéré comme un commentaire dont le but est d'éclairer le lecteur.

# un commentaire

Objets et opérations

Commençons par décrire les objets que l'on peut manipuler en pseudo-code et les moyens d'y accéder.

Objets

Les objets sont ce que l'on manipule en algorithmie. On a vu qu'a priori on peut n'utiliser que des entiers (ou de façon équivalente des suites de 0 et de 1), mais cela nuirait grandement à la lisibilité. En pseudo code on se permet d'utiliser d'autres formes d'objets appartenant à 5 types fondamentaux.

Objets basiques

Les objets que nous aurons directement à notre disposition sans avoir besoin de les définir sont appelés objets basiques et correspondent aux cinq types suivant

Définition

Un objets basiques peut être d'un des cinq types suivant : :

  • le type booléen qui contient deux objets : vrai et faux
  • le type bit qui contient les 2 entiers : 0 et 1
  • le type entier qui contient tous les entiers relatifs
  • le type réel qui contient un ensemble dénombrable d'approximations de réels (un nombre fini de décimales)
  • le type caractère qui contient l'ensemble des glyphes UNICODE : "a", "b", ...

Un type peut être vu comme un ensemble d'objets : le type entier contient tous les entiers possibles.

Le vide

En algorithmie on a également coutume de se doter d'un élément vide ∅ (nommé None en python, null en javascript ou encore void en C) qui peut être à la fois considéré comme un type ou un objet :

Définition

  • le type vide ∅ ne contient aucun objet. On l'utilise pour des fonctions ne rendant aucun objet par exemple
  • l'objet vide ∅ est de tous les types (le ∅ entier, bit, ...). Utilisé pour simuler un soucis ou un cas particulier : une fonction division pouvant rendre soit un réel soit le vide si on divise par 0 par exemple.

Autres types

Tous les autres types d'objets que l'on peut imaginer seront des compositions de ces 5 types d'objets (un point en 3D est constitué de 3 réels, une chaîne de caractères est un tableau de caractères, etc).

Taille et stockage des objets

Tous les objets basiques sont considérés de taille fixe. Classiquement :

Se restreindre aux entiers entre $-2^{63}$ à $2^{63}$ n'est pas contraignant en pratique et c'est d'ailleurs ce que beaucoup de langages de programmation font (même souvent ils sont codés sur 32b). Les languages de programmation comme python pour lesquels un entier n'est pas borné considèrent en interne qu'un entier est en fait une suite d'entiers codés sur 64bits. Ceci est cependant transparent pour l'utilisateur.

À retenir

On considérera toujours qu'un objet basique est de taille connue et donnée au début du programme mais que cela n'interférera pas avec son exécution (on ne créera par exemple pas d'entiers trop grands par exemple).

Les objets que l'on manipule doivent pouvoir être conservés pour que l'on puisse les réutiliser tout au long du programme. Cet espace espace de stockage, que l'on nomme une mémoire, est identifié d'un point de vue algorithmique, à une gigantesque suite de cases adjacentes à laquelle l'algorithme peut accéder en 1 instruction et pouvant contenir un objet basique. An algorithmie, on ne préoccupe pas vraiment de ce qu'est la mémoire.cela peut être celle de l'informaticien lecteur ou sur un ordinateur : peu importe.

Implémentation en python

En python, les objets sont stockés dans une partie de la mémoire nommée tas (le tas est un tableau où chaque case contient 1 byte = 8 bit).

tas

Les objets sont stockées dans le tas. Notez que le tas peut contenir des "trous", c'est à dire des endroits sans objets.

Opérations

Les opérations que peuvent effectuer les pseudo-codes sont liées aux objets. On doit pouvoir :

Créer des objets

La seule façon de créer un objet à partir de rien est d'écrire sa valeur. Par exemple :

42

Crée un objet entier de valeur 42

Opérations

De façon formelle :

Définition

une opération est une fonction dont l'espace de départ est un produit cartésien de types et l'espace d'arrivée un type donné. Elle prend en paramètre des objets (de l'espace de départ) et produit un objet du type de l'espace d'arrivée.

Les opérations sont le second moyen de créer des objets. Par exemple le booléen Vrai est créé comme résultat de l'opération 40 > 2. Les seules opérations définies par défaut dans tout pseudo-code sont peu nombreuses :

40 + 2  # rendra l'objet entier 42

Toutes les autres opérations devront être définies soit dans le pseudo-code (avec des fonctions, comme on va le voir) soit dans un texte avant celui-ci.

Affichage

Enfin, la dernière opération autorisée pour les objet est l'affichage :

affiche 42

L'affichage est destiné, comme le commentaire, au lecteur du pseudo-code. Son but est de lui montrer des résultats intermédiaires intéressant lors de l'exécution du pseudo-code. Ne confondez pas un commentaire avec un retour de fonction : ce qui est affiché sort du contrôle du pseudo-code. Dans l'exemple précédent, l'entier 42 est affiché, le pseudo-code n'en a pas conscience.

À retenir

Pour distinguer le retour de fonction, d'un affichage supprimez tous les affichages de votre pseudo-code et il doit continuer de fonctionner.

Variables

Une variable permet de retrouver un objet stocké en mémoire pour sa réutilisation :

Définition

Une variable est un nom auquel est associé un objet d'un type donné.

Les variables nous permettent de manipuler les objets. Conceptuellement parlant, ce sont juste des liens vers les objets qu'elles référencent.

En algorithmie, tout comme pour les objets on ne se préoccupe pas vraiment de où sont stockés les variables. On sait qu'elles existent elles sont rangés dans une partie de la mémoire différentes des objets (les variables ne sont pas considérés comme des objets).

Implémentation en python

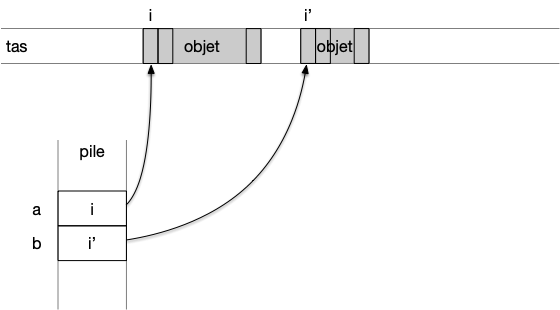

En python, elles sont stockées dans une partie de la mémoire nommée pile et contiennent l'indice de la mémoire du tas où commence l'objet qu'elle référence. Chaque variable est donc juste assez grande pour stocker un indice (64bit sur les ordinateur actuel ce qui permet d'avoir théoriquement un tas de taille $2^{64}$byte = 18446744073709551616B = 16777216 terabyte).

pile

Chaque variable a la même taille et sont stockées de façon consécutives dans la pile. En effet, les variables sont crées au début de l'algorithme et sont toues supprimées en même temps à la fin de l'algorithme.

Définition d'une variable

Avant de pouvoir être utilisée, une variable doit être définie. La ligne suivante définie une variable de nom $a$ pouvant référencer un objet de type entier :

a := entier

La ligne précédente crée une nouvelle variable nommée a pouvant référencer des objets de type entier. Dans tout le reste du pseudo-code, on sera sur que a contient une valeur entière.

Définition

On utilise l'opérateur de définition := pour créer une variable. Le format général d'une définition de variable est :

nom_de_la_variable := type_des_objets_qu_elle_peut_référencer

En pseudo-code, comme le principal soucis est la non ambiguïté, une variable ne peut contenir que des objets d'un type spécifié lors de sa définition. Définir une variable avant de l'utiliser est utilisé dans certains langages de programmation (java, rust, go) mais pas d'en d'autres comme le python où une variable peut être associée à des objets de types différents.

Affectation

Une fois la variable crée, on peut lui affecter des objets, par exemple pour notre variable a crée précédemment :

a ← 3

La ligne précédente La ligne précédente associe ainsi à la variable a un objet entier valant 3.

Définition

On utilise l'opérateur d'affectation ← pour affecter une variable. Le format général de l'affectation d'un objet à une variable est :

nom_de_la_variable ← objets_qu_elle_va_référencer

On n'utilisera pas le signe = en pseudo-code pour l'affectation car cette opération n'est pas symétrique : à gauche une variable à droite un objet.

Comme le symbole ← n'est pas présent sur un clavier, de nombreux langages de programmation utilisent cependant le signe = pour une affectation.

Une variable est une opération temporaire. On peut réaffecter une variable à un autre objet au cours du pseudo-code :

a := entier
# des instructions
a ← 4
# des instructions
a ← 2

Après la troisième ligne, le code précédent associe la variable a à un entier valant 4 et à un entier valant 2 après la cinquième ligne. Il est important de noter que :

À retenir

Une variable n'est pas un objet, c'est un lien vers un objet qui pourra changer au cours du temps.

Utilisation

Utiliser une variable consiste à la remplacer dans l'instruction par l'objet qu'elle référence. Par exemple :

a := entier
a ← 42
affiche a

Le code précédent affiche l'objet référencé par $a$. Il est équivalent à : affiche 42.

Définition

Utiliser une variable dans un code revient à la remplacer par l'objet qu'elle référence. Ce remplacement se fait avant l'exécution de l'instruction.

Regardons ceci avec quelques exemples :

a := entier
a ← 42
b := entier
b ← a

La ligne 4, une instruction d'affectation, s'exécute de la façon suivante :

  1. on commence par retrouver objet à droite de l'opérateur ←. C'est une variable : on récupère son objet, un entier valant 42
  2. on affecte cet objet à la variable à gauche de l'opérateur ←, la variable b

Autre exemple :

a := entier
a ← 41
b := entier
b ← a + 1

La ligne 4, une instruction composée d'une opération puis d'ue affectation, s'exécute de la façon suivante :

  1. on commence par retrouver objet à droite de l'opérateur ←. C'est le résultat d'une opération :
    1. pour effectuer l'opération, il faut commencer par retrouver l'objet associé à a : un entier valant 41
    2. on peut maintenant effectuer l'opération d'addition qui rend un objet de type entier valant 42
  2. on affecte cet objet à la variable à gauche de l'opérateur ←, la variable b

Attention cependant :

À retenir

On ne peut utiliser une variable qu'après l'avoir affectée. Utiliser une variable qui n'a été que définie est interdit en algorithmie.

Tableaux

Définition

Un tableau est un conteneur nommé pouvant contenir $n$ variables de même type. $n$ est la longueur ou la taille du tableau. La taille d'un tableau est déterminée à sa création et ne peut être modifiée. Chaque variable du tableau peut être accédée via son indice, qui est un entier entre $0$ et $n-1$.

Si le tableau est nommé $t$ :

  • $t.\mbox{longueur}$ sera égal à sa taille.
  • $t[i]$ est sa variable d'indice $i$ si $0 \leq i < n$
  • $t[-i]$ vaut $t[n-i]$ si si $0 < i \leq n$

Créons un tableau pouvant contenir 13 variables de type entier :

T := [entier]{longueur: 13}

Définition

Le format général de la création d'un tableau de longueur $n$ est :

nom_du_tableau := [type]{longueur: n}

Le type d'un tableau est défini par le type des objets qu'il contient entre crochet : [type].

Un tableau est un mix entre variables et objet : c'est un objet contenant des variables de même type.

Lors de la définition d'un tableau on crée à la fois la variable contenant le tableau et le tableau lui-même qui est une suite de $n$ variables.

La remarque ci-dessus est cruciale à comprendre car cela peut entraîner tout un tas d'effet de bord incompréhensible sinon. Pour comprendre ce qu'il se passe, voyez comment python gère les tableaux :

Implémentation en python

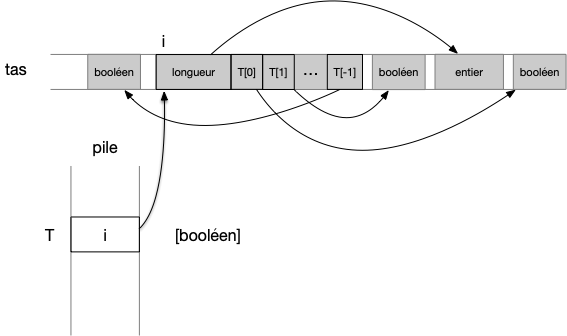

Une façon d'implémenter cette structure en pratique est de stocker les différentes références des variables du tableau de façon contiguë en mémoire pour pouvoir y accéder rapidement pour y être lue ou modifiée :

tableau

L'implémentation en python est simple et générale mais nécessite une indirection : avant d'accéder à un objet on passe d'abord par son adresse.

Puisque les tailles des objets sont connus, on peut éviter cette indirection en stockant directement les objets de façon contiguës en mémoire. C'est ce que font des languages comme le rust, le C ou encore le go (ils le font aussi entre la pile et le tas, la plupart des variables étant directement stockées dans la pile).

Mais cette rapidité interne vient avec une complexité supplémentaire : la nécessité d'avoir un nouveau type d'objet appelé pointeur (qui correspond à une adresse en mémoire) mais que nous n'aborderons que bien plus tard.

On utilise un tableau comme une collection de variables, par exemple :

T := [entier]{longueur: 3}
T[0] ← 41
T[1] ← 1
T[2] ← T[0] + T[1]

La seule opération spécifique à un tableau est sa création qui est un mox entre création d'objet et création de variable, puis on affecte ses variables avant de pouvoir les utiliser.

À retenir

Tout comme une variable, une fois le tableau créé, la valeur de chaque case est indéterminée ! Il est indispensable d'initialiser les valeurs de chaque case avant de les utiliser.

Toutes les autres opérations sur les tableaux sont faites graces aux opérations des objets basiques qui les composent. Il n'y a pas d'opérations spécifiques à ceux-ci :

À retenir

Les opérations sur les tableaux seront toujours des opérations composées d'une suite d'opérations effectuées sur les objets basiques les constituants.

Ainsi, on ne peut pas affecter un tableau. Il faut créer un nouveau tableau puis y recopier tous les éléments de l'ancien.

On considère que :

  • créer un tableau ne prend pas plus de temps que de créer une variable (1 instruction) car sa longueur est fixée et que les variables qui le constitue ne sont pas initialisées,
  • la taille en mémoire d'un tableau est proportionnelle à la taille d'une variable fois sa longueur,
  • accéder à une variable d'indice donné d'un tableau ne prend pas plus de temps que d'accéder à l'objet d'une simple variable (1 instruction).

Les tableaux peuvent être simples comme une suite finie d'entiers ou des types plus complexes comme une matrice à 2 dimensions où chaque élément du tableau est un autre tableau.

Tranches

On utilisera parfois, comme en python par exemple des sous tableaux via des tranches (slices en anglais) :

Tout comme pour les tableaux, on ne peut pas affecter une tranche de tableau. Il faut créer un nouveau tableau puis y recopier tous les éléments de l'ancien.

Chaînes de caractères

Les chaines de caractères sont un tableau uniquement composés de caractères. Cette structure est utilisée lorsque l'on veut écrire ou représenter plus qu'un caractère, c'est à dire quasi tout le temps.

Une chaîne de caractères est un tableau constitué uniquement de caractères.

Comme ce sont des tableaux, on peut :

Les chaines étant très utilisées, des langages comme python les considèrent comme un type de base et considèrent les caractères comme étant des chaîne de langueur 1.

Chacune des quatre opérations précédentes (création, affectation, accès et concaténation) prend 1 instruction (les chaînes crées sont des constantes).

La chaîne de caractère étant très utilisée, on se permettra les abus suivant :

Définition

Le type chaîne peut être vu comme un synonyme [caractère] sauf que l'on ne peut pas modifier un de ses indices (s[2] ← "p" ne sera pas une instruction valide), bien que l'on puisse y accéder (affiche s[2] sera une instruction valide). Un tableau de chaînes sera de type [chaîne].

Instructions de contrôle

Si un des deux buts d'une instruction est de créer des objets à partir d'autres (ce que l'on vient de voir), le second but est de contrôler le flux d'instructions à exécuter. Ces instructions sont de deux types :

Ces formes d'instruction nécessitent de grouper les instructions en blocs.

Blocs

Lier les instructions en blocs :

Définition

type_de_bloc:
    instruction 1
    instruction 2
    ...
    instruction n

On décale les instructions du bloc de sa définition.

Ce formalisme a été popularisé par python et permet de voir du premier coup d'œil les instructions d'un bloc.

Exécution conditionnelle d’instructions

On veut pouvoir exécuter un bloc de code si une condition logique est VRAIE :

Définition

si (condition logique):
    instruction 1

    ...
    instruction n

Cette instruction basique suffit pour gérer toutes les exécutions de bloc conditionnelles, mais pour plus de lisibilité on admettra plein de variantes comme la variante "si-sinon" :

si (condition logique):
    instruction 1
    ...
    instruction n
sinon:
    instruction 1
    ...
    instruction n'

ou encore "si-sinon si" :

si (condition logique):
    instruction 1
    ...
    instruction n
sinon si (autre condition logique):
    instruction 1
    ...
    instruction n'

Ou tout mix de tout ça (comme "si-sinon si-sinon"), du moment que c'est clair !

Écrire la variante si, sinon si, sinon avec la forme initiale si.

corrigé


si (conditionA):
    # instructions A
sinon si (conditionB):
    # instructions B
sinon:
    # instructions C

Se traduit en :

si (conditionA):
    # instructions A
si ((NON (conditionA)) ET (conditionB)):
    # instructions B
si ((NON (conditionA)) ET (NON (conditionB))):
    # instructions C

Répétition

On doit pouvoir répéter un bloc tant qu'une condition logique est vérifiée :

Définition

tant que (condition logique):
    instruction 1
    ...
    instruction n

Le ploc précédent est exécuté tant que la condition logique est vraie.

Tout comme l'exécution conditionnelle, la forme précédente suffit pour exprimer toutes les formes de répétition possible, mais on admet la variation suivante, très utile :

pour chaque élément x d'un tableau:
    instruction 1
    ...
    instruction n

On exécutera alors le bloc autant de fois qu'il y a d'éléments dans le tableau et à chaque itération du bloc, la variable x (de type de celui des objets stockés dans le tableau) vaudra un autre élément du tableau. On prendra les éléments du tableau par indice croissant.

Le code précédent est équivalent au code suivant, moins élégant, mais qui explicite le numéro de l'itération courante d'un tableau de chaînes :

x := entier

i := entier
i ← 0
tant que i < tableau.longueur:
    x ← tableau[i]

    instruction 1
    ...
    instruction n

    i ← i + 1

Comme on va souvent faire des itérations sur des intervalles d'entiers, on utilise les notations suivantes :

On peut alors écrire, par exemple :

x, i := entier
pour chaque i de [0 .. 10000[:
    x ← i + x

Écrire le code suivant en utilisant la notation intervalle :

pour chaque élément x de tableau:
    instruction 1
    ...
    instruction n

corrigé


x := chaîne
i := entier
pour chaque i de [0 .. tableau.longueur[:
    x ← tableau[i]

    instruction 1
    ...
    instruction n
